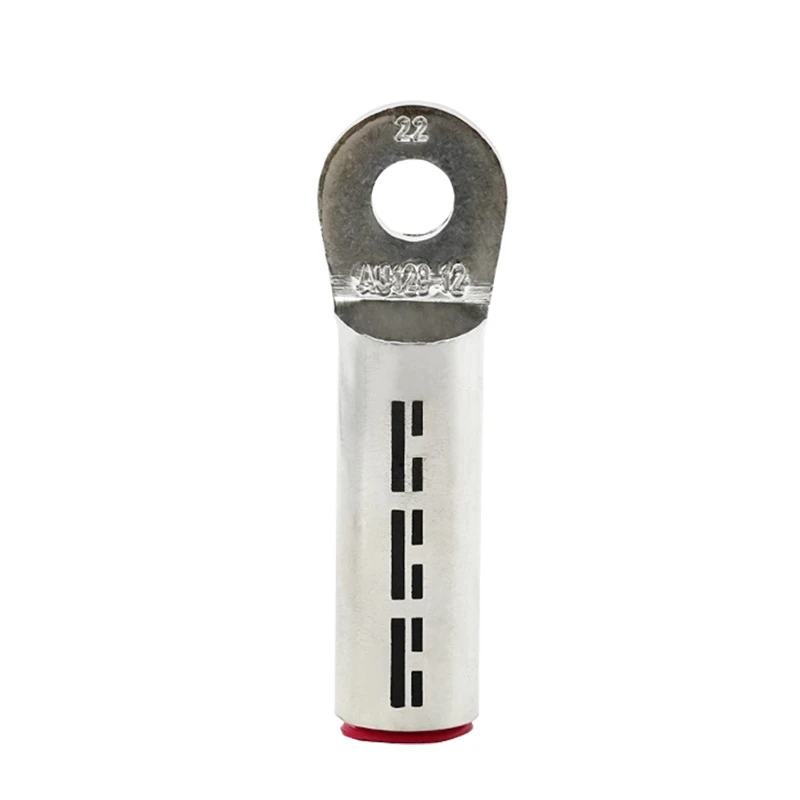

Terminales de cables de aluminio
Fabricante de terminales de cable de aluminio para terminación de cables de alimentación
WISETREE suministra terminales de cable de aluminio para terminar conductores de aluminio en distribución de energía, aparamenta, transformadores, equipos eléctricos industriales y proyectos de infraestructura. Las series de productos disponibles incluyen TCL-S, AU, DL, DLA y otras configuraciones para diferentes tamaños de conductores, dimensiones de montaje y requisitos de terminación.
Seleccione el terminal de cable de aluminio apropiado según el tamaño del conductor, la construcción del conductor, el material de conexión del lado del equipo, el orificio para pernos, las dimensiones de la palma y los requisitos de instalación.
Si su conductor de aluminio necesita conectarse a un terminal de cobre o a una barra colectora de cobre, revise nuestraTerminales de cable bimetálicosantes de seleccionar una orejeta de aluminio estándar.
Para conocer otros materiales conductores y métodos de terminación, consulte la página completaTerminales de cablerango.
Terminales de cable de aluminio para diferentes requisitos de terminación
Diferentes combinaciones de cables y equipos requieren diferentes dimensiones de terminales de aluminio y estructuras de conexión.
WISETREE ofrece múltiples series de terminales de cable de aluminio para aplicaciones de terminación eléctrica.
-
Tamaño del conductor de aluminio
-
Construcción de conductores
-
Material de conexión del lado del equipo
-
Tamaño del perno o del orificio de montaje
-
Dimensiones de la palma
-
Espacio total de instalación
-
Serie de producto requerida o especificación del proyecto
¿Tornillo de cable de aluminio o bimetálico?
El material del lado del equipo es uno de los factores más importantes a la hora de seleccionar un terminal para un conductor de aluminio.
| Requisito de conexión | Dirección recomendada del producto |
|---|---|
| Conductor de aluminio a conexión de aluminio compatible. | Terminal de cable de aluminio |
| Conductor de aluminio a terminal de cobre o barra colectora. | Terminal de cable bimetálico |
| El material de conexión es incierto | Confirme primero el material del terminal del equipo |
Si el conductor es de aluminio pero la conexión del lado del equipo es de cobre, verifique si hayTerminal de cable bimetálicoes requerido para la aplicación.
Guía de selección de terminales de cable de aluminio
| Su requisito | Dirección de producto | Confirmar antes de realizar el pedido |
|---|---|---|
| Terminación de cable de aluminio estándar | Terminal de cable de aluminio | Tamaño del conductor, orificio para perno, dimensiones |
| Conductor de aluminio a equipos compatibles con aluminio. | Terminal de cable de aluminio | Tamaño del cable y material del lado del equipo |
| Conductor de aluminio a barra colectora de cobre. | Terminal de cable bimetálico | Tamaño del cable, interfaz del lado de cobre |
| Reemplazo de orejetas existentes | Coincidir con el producto existente | Dibujo, muestra o dimensiones. |
| Montaje específico del equipo | Coincidir con las dimensiones de orejeta requeridas | Tamaño del perno, ancho de la palma, longitud total |
| Requisito dimensional específico del proyecto | Serie de productos a juego | Datos estándar, planos y conductores. |
| Terminación no estándar | Terminal de cable de aluminio personalizado | Dibujo, dimensiones y cantidad. |
Utilice esta tabla para la selección inicial. Confirmar el producto final con la información dimensional y técnica del modelo específico.
Especificaciones clave para la selección de terminales de cable de aluminio
Utilice los siguientes parámetros al comparar modelos o preparar una solicitud de cotización.
| Especificación | Qué confirmar |
|---|---|
| Material conductor | Aluminio o aleación de aluminio especificada |
| Tamaño del conductor | mm² / AWG / sistema de tamaño especificado |
| Construcción de conductores | Sólido/trenzado/compactado/en forma de sector |
| Diámetro interior del barril | Debe coincidir con el conductor. |
| Longitud del barril | Confirmar con el producto seleccionado |
| Orificio para perno prisionero | Debe coincidir con el perno del equipo. |
| Ancho de la palma | Debe ajustarse al terminal del equipo. |
| Grosor de la palma | Verifique los requisitos de montaje |
| Longitud total | Importante cuando el espacio de instalación es limitado |
| Material del lado del equipo | Aluminio / cobre / otro |
| Método de instalación | Compresión o método especificado |
| Requisito de superficie | Según especificación del producto o proyecto. |
| Estándar requerido | Incluir si se especifica |
Si ya tiene un plano del equipo o una muestra de terminales existentes, envíelo junto con la información del cable para una coincidencia dimensional más rápida.
Terminales de cable de aluminio personalizados
Las dimensiones estándar del catálogo no se ajustan a todos los cuadros, transformadores, paneles de distribución o terminales de equipos.
WISETREE puede revisar los requisitos de terminales de cable de aluminio personalizados según la viabilidad de fabricación.
Los requisitos personalizados pueden incluir:
-
Tamaño o rango del conductor
-
Diámetro interior del barril
-
Diámetro exterior del barril
-
Longitud del cañón
-
Ancho de la palma
-
Grosor de la palma
-
Diámetro del agujero del perno prisionero
-
Longitud total
-
Configuración de conexión
-
Requisito de superficie
-
Marcado del producto
-
Embalaje
Para una evaluación personalizada del producto, envíe:
-
Especificación del cable
-
Dimensiones de conexión del equipo
-
Dibujo técnico o muestra.
-
Solicitud
-
Cantidad estimada
Si no hay un dibujo formal disponible, proporcione dimensiones claras o una muestra de referencia para la revisión inicial.
Aplicaciones típicas
Los terminales de cable de aluminio se utilizan para la terminación de conductores de aluminio en sistemas eléctricos y de potencia tales como:
-
Aparamenta
-
Transformadores
-
Paneles de distribución
-
Equipos de distribución de energía.
-
Infraestructura de servicios públicos
-
Sistemas de energía renovable
-
Equipos electricos industriales
-
Proyectos de infraestructura eléctrica.
Para uniones de conductor a conductor de aluminio, busqueConectores de cables de aluminio.
Para la terminación de transición de aluminio a cobre, consulteTerminales de cable bimetálicos.
Para productos de conexión a tierra y protección contra rayos, visiteProtección contra rayos y puesta a tierra.
Soporte de muestras y adquisiciones
Evaluación de muestras
Se pueden utilizar muestras para confirmar:
-
Ajuste del conductor
-
Compatibilidad con orificios para pernos
-
Dimensiones del lado del equipo
-
Idoneidad de reemplazo
-
Dimensiones personalizadas
Las muestras del catálogo estándar pueden estar disponibles sin cargo por muestra, mientras que las muestras especialmente personalizadas pueden implicar un costo adicional según el requisito.
Proyectos y pedidos al por mayor
Para proyectos que involucren varios tamaños de conductores, envíe el programa de cables junto con las cantidades requeridas.
Esto facilita la revisión de varios tamaños de productos al mismo tiempo y reduce la confirmación repetida de especificaciones durante la compra.
Para obtener más información sobre nuestra empresa y las capacidades de suministro de productos, visiteAcerca de WISETREE.
Preguntas frecuentes
¿Cómo elijo el tamaño correcto de terminal de cable de aluminio?
Comience con la sección transversal del conductor de aluminio y la construcción del conductor. Luego confirme las dimensiones del cilindro, el orificio del perno, las dimensiones de la palma y el material de conexión del lado del equipo. La selección final debe coincidir tanto con el conductor como con el terminal del equipo.
¿Se puede conectar un terminal de cable de aluminio directamente a una barra colectora de cobre?
No asuma que una terminal de aluminio estándar sea adecuada para una conexión de aluminio a cobre. Cuando un conductor de aluminio termina en una barra colectora o terminal de cobre, verifique si hay una conexión adecuada.Terminal de cable bimetálicoes necesario.
¿Cuándo debería utilizar un terminal de cable bimetálico?
Utilice un producto bimetálico adecuado cuando la aplicación requiera una transición entre un conductor de aluminio y un punto de conexión de cobre compatible. Confirme tanto el tamaño del cable como las dimensiones de montaje del lado de cobre antes de realizar la selección.
¿La construcción del conductor afecta la selección de terminales de cable de aluminio?
Sí. Los conductores de aluminio macizos, trenzados, compactados y sectorizados pueden tener diferentes dimensiones físicas incluso con la misma sección nominal. Proporcione la construcción del conductor cuando solicite la combinación de productos.
¿Cómo selecciono el tamaño correcto del orificio para montante?
Haga coincidir el orificio de montaje de la orejeta con el perno o perno del equipo eléctrico. Para productos de reemplazo, confirme el diámetro del perno terminal existente antes de realizar el pedido.
¿Los conductores de aluminio requieren una preparación especial antes de engarzarlos?
Los requisitos de preparación dependen del conductor, la serie de terminales y las especificaciones de instalación. Siga los requisitos de preparación y engarzado de cables aplicables para el producto seleccionado. Si su proyecto especifica limpieza, compuesto de conexión u otro tratamiento, incluya ese requisito en su consulta.
¿Qué información debo proporcionar para la selección de terminales de cable de aluminio?
Proporcione el material del conductor, el tamaño del cable, la construcción del conductor, el material del lado del equipo, el orificio para pernos, el estándar requerido y la cantidad. Envíe un dibujo para dimensiones de montaje no estándar.
¿Se pueden personalizar las dimensiones de los terminales de cable de aluminio?
Las dimensiones específicas del proyecto se pueden revisar según la viabilidad de fabricación. Envíe las especificaciones del cable, las dimensiones requeridas del cilindro y la palma, el orificio de montaje, el dibujo y la cantidad estimada para su evaluación.
Envíe su especificación de terminal de cable de aluminio
Si ya conoce el modelo requerido envíe la serie del producto, tamaño de cable y cantidad para cotización.
Si aún está seleccionando un producto, proporcione suTamaño del conductor, construcción del conductor, material del lado del equipo, tamaño y cantidad de los pernos.. Para dimensiones especiales, adjunte un plano del equipo, un plano de orejetas o una muestra de referencia.
Contacto WISETREEpara solicitar especificaciones de terminales de cable de aluminio, muestras o una cotización.
