Terminales de cable bimetálicos para conexiones de aluminio a cobre

WISETREE suministra terminales de cable bimetálicos para terminar conductores de aluminio en terminales de cobre compatibles, barras colectoras de cobre y puntos de conexión de equipos eléctricos. La gama actual incluye DTL, DTL-2, BLF, CAU y otras series de productos para diferentes tamaños de conductores, dimensiones de montaje y requisitos del proyecto.

Se debe seleccionar un terminal de cable bimetálico de acuerdo con el conductor de aluminio, la interfaz del equipo del lado de cobre, el orificio para perno, las dimensiones de la palma, la serie de productos y los requisitos de instalación.

Si su conductor y la conexión de su equipo son compatibles con el aluminio, consulte nuestraTerminales de cable de aluminio. Para conductores de cobre, busqueTerminales de cable de cobre.

¿Cuándo necesita un terminal de cable bimetálico?

Antes de seleccionar un terminal de cable, se debe confirmar el material del conductor y el material de conexión del lado del equipo.

Los terminales de cable bimetálicos se seleccionan comúnmente cuando el conductor del cable y el punto de conexión del equipo utilizan metales diferentes.

No seleccione una terminal únicamente según el tamaño del conductor. El material y las dimensiones a ambos lados de la conexión deben comprobarse conjuntamente.

Serie de terminales de cable bimetálicos

WISETREE ofrece múltiples series de terminales de cable bimetálicos, que incluyen:

• DTL

• DTL-2

• DTL-2-S

• DTL-F

• DTL-2-F

• BLF

• BLF DIN

• BLF-E

• CAU

• CAU-DIN

• BL

• BLT

• Configuraciones relacionadas con MCCB

• Otras series específicas de proyectos

Estos nombres de productos representan diferentes configuraciones dimensionales o estructurales dentro de la gama de productos actual.

No seleccione una serie sólo según su nombre. Compare la gama de conductores, las dimensiones de montaje, la interfaz del equipo y las especificaciones del proyecto de cada producto individual antes de realizar el pedido.

Guía de selección de terminales de cable bimetálicos

Utilice esta tabla para la selección inicial. Confirme el producto final con las especificaciones del modelo individual.

Especificaciones clave para la selección de terminales de cable bimetálicos

Utilice los siguientes parámetros al comparar productos o preparar una solicitud de cotización.

Si hay disponible un dibujo de producto existente, inclúyalo con la consulta para simplificar la comparación dimensional.

Construcción de transición de aluminio a cobre

La característica distintiva de un terminal de cable bimetálico es la transición entre el lado del conductor de aluminio y el lado del equipo de cobre.

Al evaluar una orejeta bimetálica, confirme la construcción real de la serie seleccionada, incluyendo:

• Material del lado de aluminio

• Material del lado de cobre

• Sección de transición

• Proceso de incorporación

• Tratamiento superficial

• Dimensiones del producto

• Requisitos de inspección

El método de fabricación utilizado en la transición del aluminio al cobre puede variar según la serie de productos.

No asuma que cada terminal bimetálico utiliza el mismo proceso de unión.

Si su proyecto especifica un método de transición particular o un requisito técnico, inclúyalo en la solicitud de presupuesto para que el producto seleccionado pueda verificarse en consecuencia.

Preparación del conductor de aluminio

El lado del conductor de una terminal bimetálica sigue siendo una conexión de aluminio, por lo que la preparación del cable y el estado de la superficie requieren atención.

Antes de la instalación, confirme los requisitos del producto y sistema de cable seleccionados.

Dependiendo del producto y las especificaciones del proyecto, esto puede incluir:

• Preparación de la superficie del conductor

• Eliminación de la contaminación de la superficie.

• Requisitos del compuesto de conexión

• Método de compresión

• Compatibilidad entre herramientas de engarce y troqueles

• Requisitos de protección contra la corrosión

Si su proyecto requiere un método de preparación, un compuesto inhibidor o un sistema de protección contra la corrosión en particular, incluya esa información antes de confirmar el pedido.

DTL, BLF, CAU y otras series de productos

La gama de terminales de cable bimetálicos de WISETREE incluye múltiples familias de productos para diferentes requisitos de dimensiones y conexión.

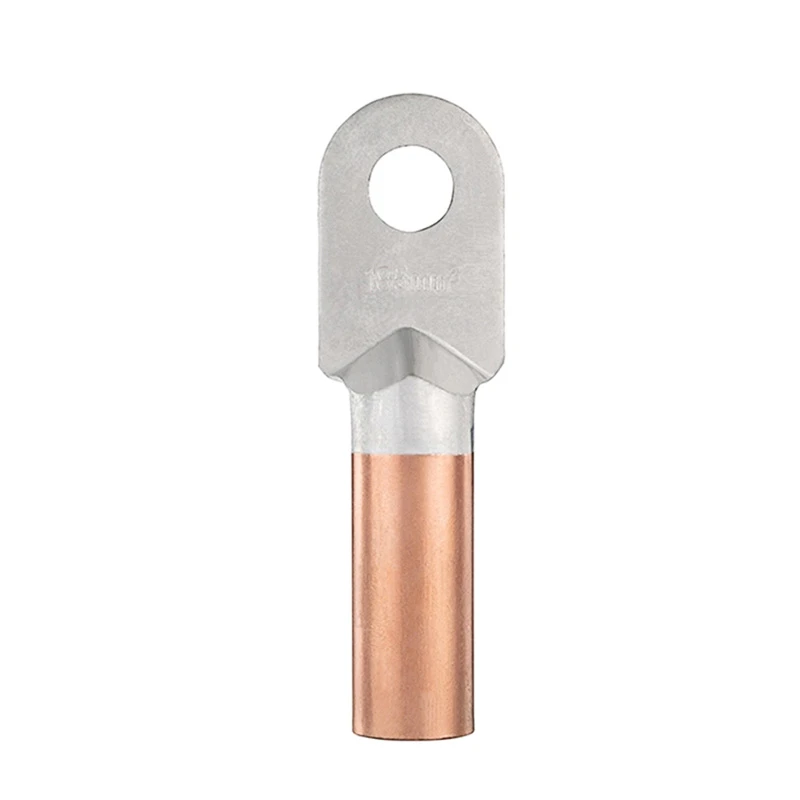

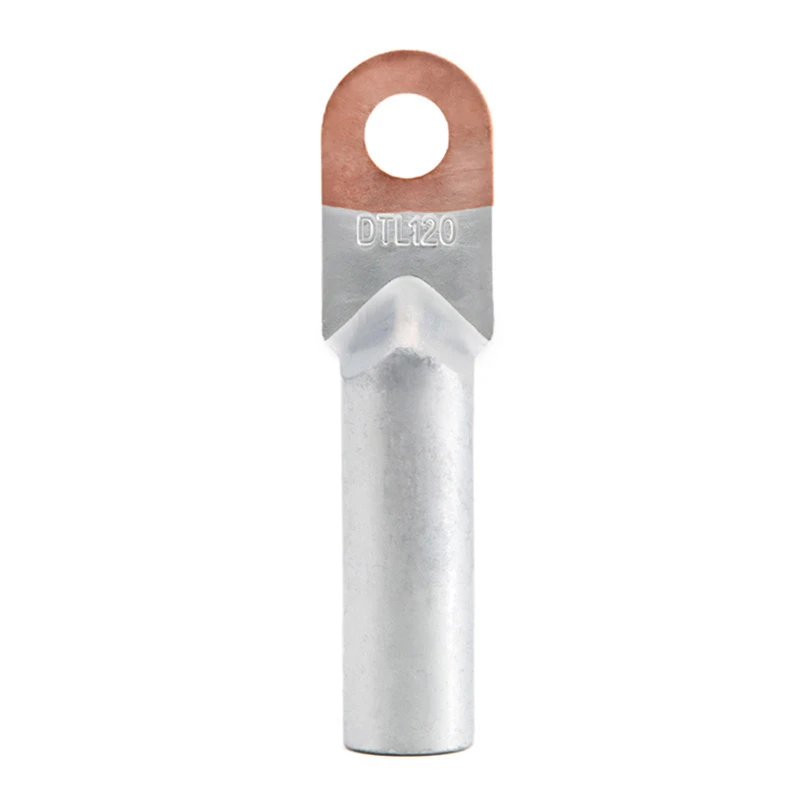

Serie DTL

Para un producto DTL, confirme el tamaño del conductor de aluminio, las dimensiones del cilindro, el orificio del perno del lado de cobre y las dimensiones generales de la terminal.

Las diferentes variantes de DTL pueden tener diferentes dimensiones o estructuras de conexión, por lo tanto, consulte las especificaciones del producto individual antes de realizar la selección.

Serie BLF

BLF y productos relacionados con la designación BLF están disponibles dentro de la gama actual.

Confirme el rango de conductores, las dimensiones de montaje y cualquier designación dimensional requerida con el modelo BLF específico.

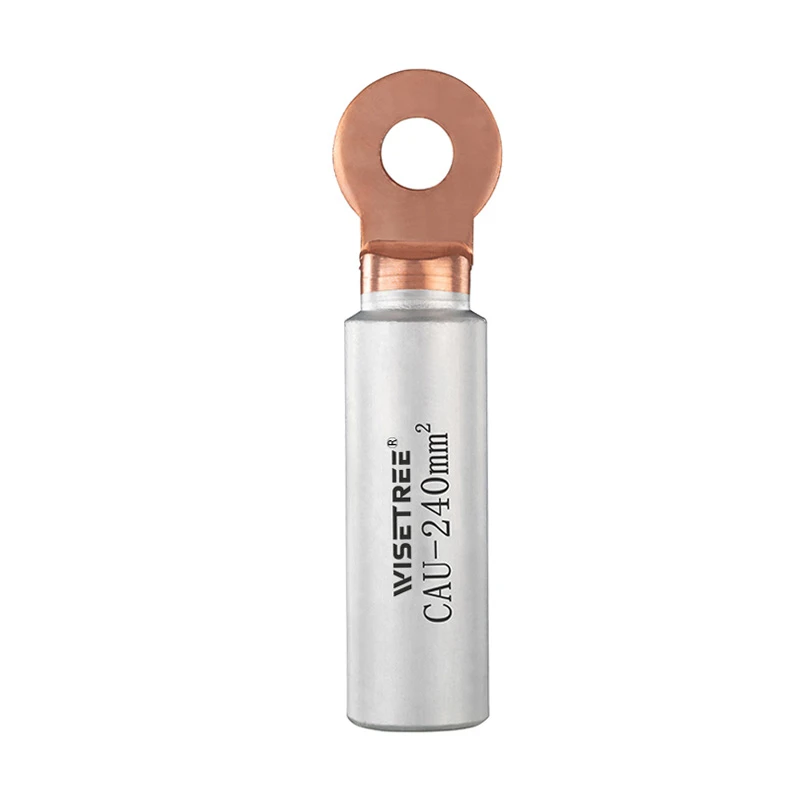

Serie CAU

Los productos CAU y CAU-DIN deben seleccionarse según el tamaño del conductor, la interfaz del lado de cobre y los requisitos dimensionales del proyecto.

Productos de conexión MCCB

Cuando se conecte una terminal bimetálica a un MCCB, confirme las dimensiones del terminal del disyuntor y el espacio de montaje disponible.

No asuma que una terminal bimetálica de uso general se adaptará a cada terminal MCCB.

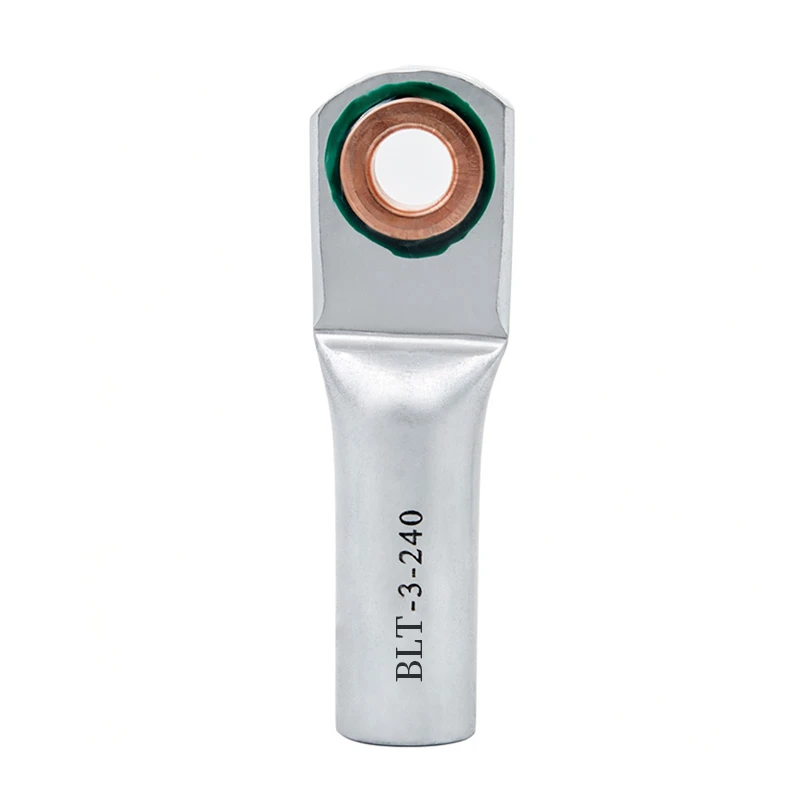

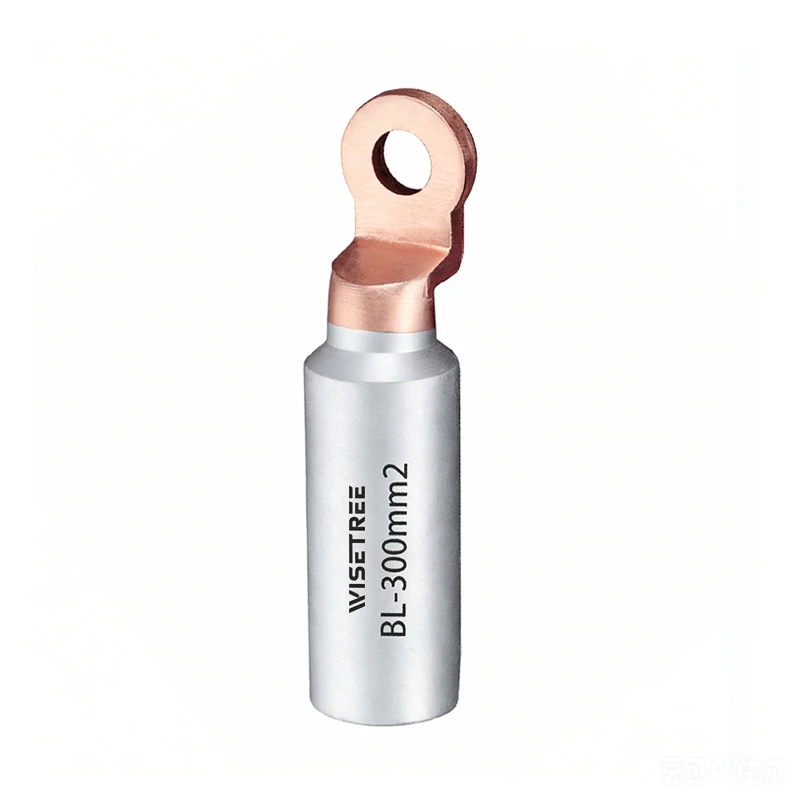

Otras series

BL, BLT y otros productos de orejetas bimetálicas deben combinarse según sus dimensiones individuales y su aplicación específica.

Si no está clara la serie correcta, envíe las especificaciones del cable y las dimensiones de conexión del equipo en lugar de seleccionar solo por el nombre del producto.

Estándares y requisitos del proyecto

Los proyectos de distribución de energía y equipos eléctricos pueden especificar requisitos dimensionales, mecánicos o de instalación particulares para terminales de cables bimetálicos.

Si su proyecto hace referencia a una serie DIN, requisito IEC, especificación de servicios públicos, plano del cliente u otra norma técnica, proporcione la referencia exacta al solicitar una cotización.

La información útil incluye:

• Serie estándar o dimensional requerida

• Especificación del cable

• Dimensiones de los terminales del equipo

• dibujo técnico

• Artículos de inspección requeridos

• Requisitos de documentación

El cumplimiento debe confirmarse con respecto a la serie de terminales bimetálicos específicos en lugar de asumirse en toda la gama de productos.

Compatibilidad de compresión

Para terminales de cable bimetálicos de tipo compresión, la instalación confiable depende de la compatibilidad entre el conductor de aluminio, el cilindro del terminal y el sistema de engarzado.

Antes de la instalación, confirme:

• Tamaño del cable

• Construcción de conductores

• Serie de orejetas

• Método de prensado

• herramienta compatible

• Troquel compatible

Si se requiere información técnica de prensado para un modelo en particular, solicítela junto con la especificación del producto.

Para proyectos que requieren una terminación atornillada en lugar de una conexión de compresión, consulteTerminales de cable mecánicos.

Terminales de cable bimetálicos personalizados

Las dimensiones estándar de las orejetas bimetálicas no se ajustan a todas las interfaces de transformadores, interruptores, barras colectoras o equipos eléctricos.

Los requisitos personalizados pueden incluir:

• Tamaño o rango del conductor de aluminio

• Diámetro interior del barril

• Diámetro exterior del barril

• Longitud del cañón

• Ancho de la palma de cobre

• Grosor de la palma

• Diámetro del agujero del perno prisionero

• Longitud total

• Configuración de conexión

• Requisito de superficie

• Marcado del producto

• Embalaje

Para una evaluación personalizada del producto, envíe:

• Especificación del cable de aluminio

• Dimensiones del equipo del lado de cobre

• Dibujo técnico o muestra.

• Solicitud

• Cantidad estimada

Si no hay un dibujo formal disponible, proporcione dimensiones claras o una muestra existente para una revisión inicial.

Aplicaciones típicas

Los terminales de cable bimetálicos se utilizan donde los conductores de alimentación de aluminio terminan en puntos de conexión de cobre compatibles en aplicaciones como:

• Aparamenta

• Transformadores

• Sistemas de barras colectoras de cobre

• Conexiones MCCB

• Paneles de distribución

• Equipos de distribución de energía.

• Sistemas de energía renovable

• Equipos de energía industriales

• Proyectos de servicios públicos e infraestructura.

Para terminaciones compatibles de aluminio a aluminio, consulteTerminales de cable de aluminio.

Para conexiones de transición de conductor a conductor, busqueConectores bimetálicos.

Para conexiones de cobre flexibles y barras colectoras utilizadas dentro de equipos eléctricos, visiteCables trenzados de cobre flexibles y barras colectoras de cobre.

Soporte para la adquisición de muestras y proyectos

Evaluación de muestras

Las muestras pueden ayudar a confirmar:

• Ajuste del conductor de aluminio

• Compatibilidad con pernos del lado de cobre

• Dimensiones de los terminales del equipo

• Serie de productos

• Compatibilidad de reemplazo

• Dimensiones personalizadas

Las muestras del catálogo estándar pueden estar disponibles sin cargo por muestra, mientras que las muestras especialmente personalizadas pueden implicar un costo adicional según el requisito.

Órdenes de proyecto

Para proyectos que utilizan varios tamaños de cables de aluminio o diferentes interfaces de equipos, envíe el programa completo de cables y la lista de conexiones.

Esto permite revisar juntos varios modelos de terminales bimetálicos.

Para obtener más información sobre nuestra empresa y las capacidades de suministro de productos, visiteAcerca de WISETREE.

Preguntas frecuentes

¿Cuándo debo utilizar un terminal de cable bimetálico?

Utilice un terminal de cable bimetálico adecuado cuando un conductor de aluminio deba terminar en un terminal de cobre, barra colectora o punto de conexión de equipo compatible. Confirme los materiales en ambos lados antes de seleccionar el producto.

¿Se puede conectar un cable de aluminio directamente a una barra colectora de cobre?

No seleccione una terminal de aluminio estándar para una conexión de aluminio a cobre sin verificar la compatibilidad del material. Es posible que se requiera una terminal bimetálica adecuada cuando el conductor de aluminio termina en una barra colectora de cobre.

¿Cómo elijo el tamaño correcto de orejeta bimetálica DTL?

Comience con el tamaño del conductor de aluminio, luego confirme las dimensiones del cilindro, el orificio del perno del lado de cobre, las dimensiones de la palma y las dimensiones generales del producto. Las diferentes variantes de DTL pueden tener especificaciones diferentes.

¿Cuál es la diferencia entre terminales bimetálicos DTL, BLF y CAU?

Sus rangos de conductores, dimensiones y configuraciones de interfaz pueden diferir. Seleccione la serie según la especificación del producto individual en lugar de solo el nombre de la serie.

¿Cómo selecciono el orificio para montante correcto?

Confirme el diámetro del perno o perno en la conexión del equipo del lado de cobre. El orificio de montaje de la orejeta debe coincidir con esa interfaz.

¿La construcción del conductor afecta la selección de terminales bimetálicos?

Sí. Las construcciones de conductores de aluminio trenzados, compactados, redondos y otras pueden tener diferentes dimensiones físicas. Proporcione la construcción del conductor junto con el tamaño nominal del cable.

¿Qué debo confirmar antes de engarzar un conductor de aluminio?

Confirme el tamaño del conductor, la construcción del conductor, la serie de terminales, los requisitos de preparación, el método de engarzado y las herramientas compatibles. Siga la información de instalación aplicable al producto seleccionado.

¿Se pueden personalizar las dimensiones de los terminales de cable bimetálicos?

Las dimensiones específicas del proyecto se pueden revisar según la viabilidad de fabricación. Envíe las especificaciones del cable de aluminio, las dimensiones de la conexión del lado de cobre, el plano y la cantidad estimada para su evaluación.

Envíe su especificación de conexión de aluminio a cobre

Si ya conoce la serie de producto requerida, envíe el modelo, tamaño del conductor, orificio para perno y cantidad para cotización.

Si todavía está comparando DTL, BLF, CAU u otras opciones de terminales bimetálicos, proporcione suTamaño del cable de aluminio, construcción del conductor, tipo de equipo del lado de cobre, tamaño del perno y dimensiones requeridas..

Para conexiones no estándar, adjunte un plano del equipo, un plano de terminal de cable o una muestra de referencia.

Contacto WISETREEpara solicitar especificaciones de terminales de cable bimetálicos, muestras o una cotización.
