Terminal de cable mecánico
Terminales de cable mecánicos para terminación de cable flexible

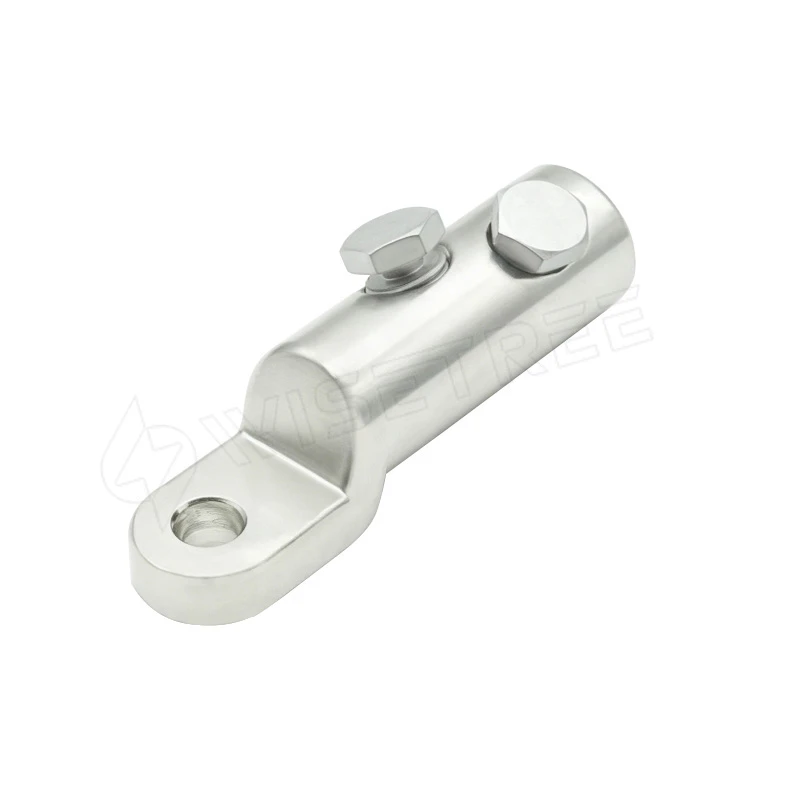

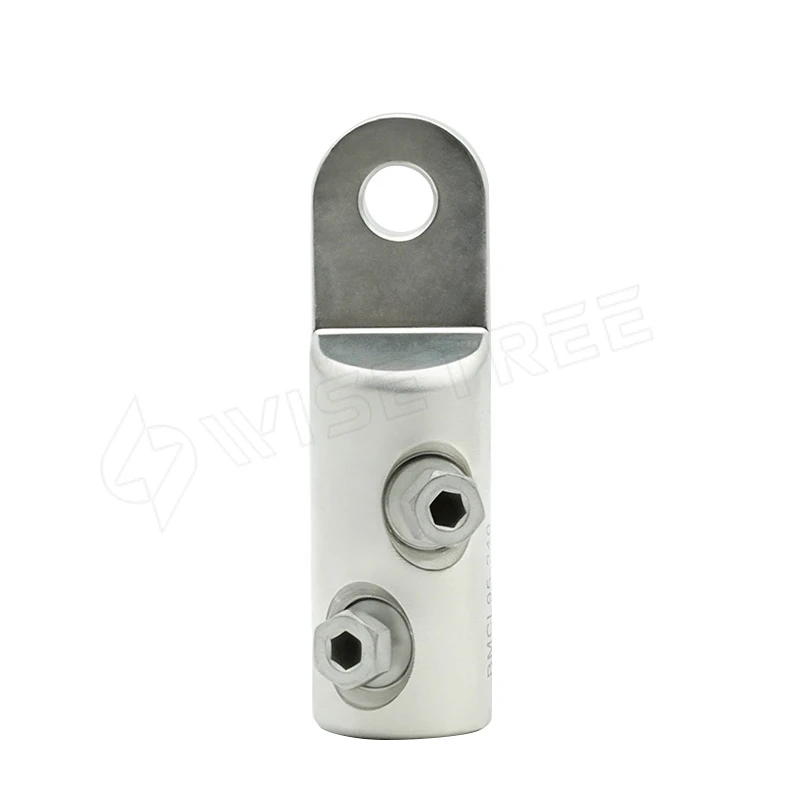

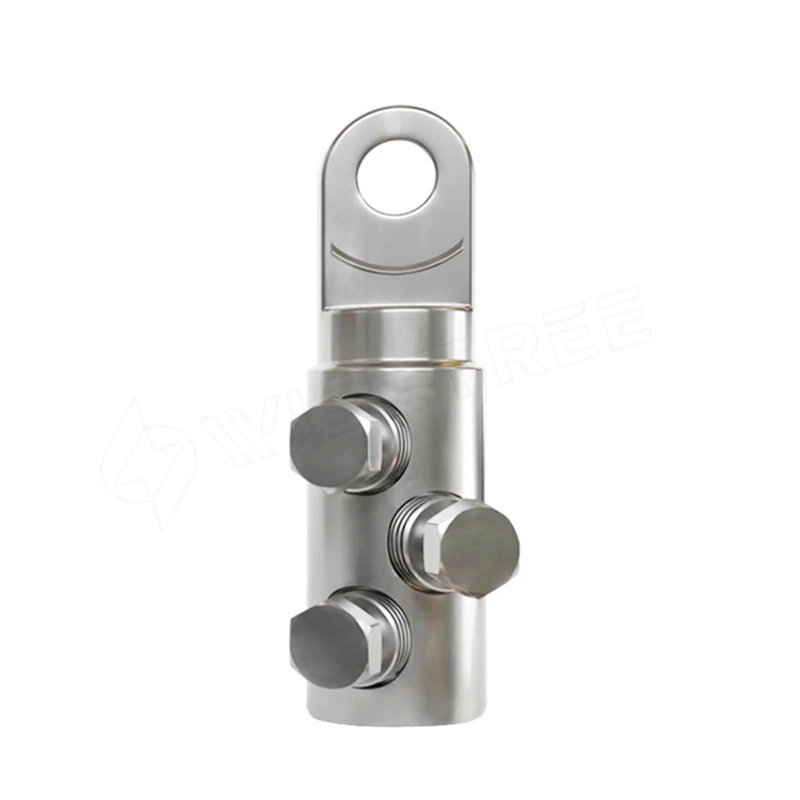

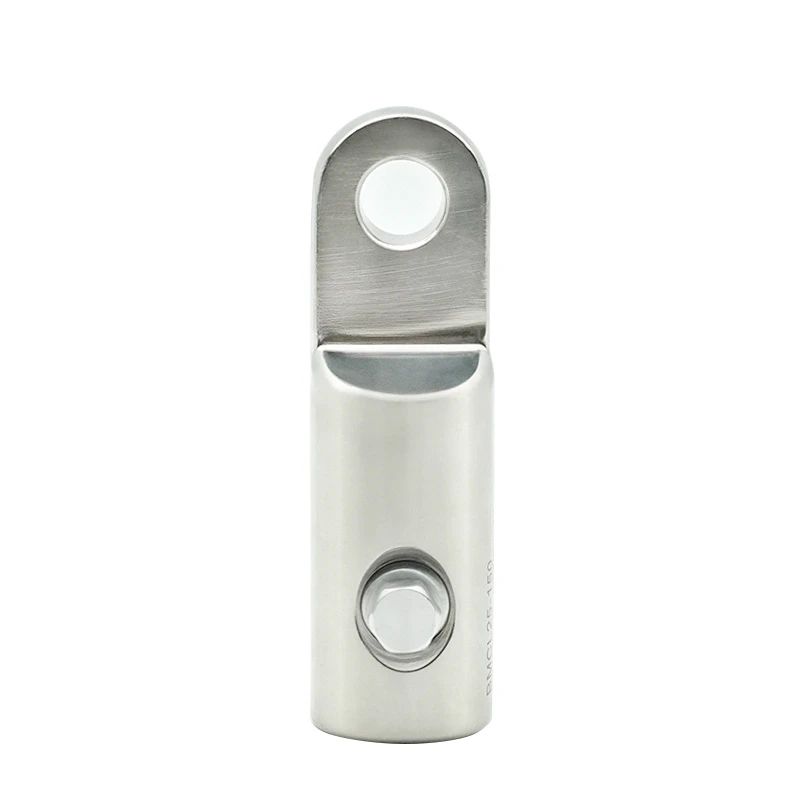

WISETREE suministra terminales de cable mecánicos para terminación de cables en aparamentas, transformadores, equipos de distribución de energía y sistemas eléctricos industriales. La gama actual incluye diseños de pernos mecánicos y pernos de seguridad como BMLC, BMCL, BMCL-N, BMCL-A, TMCL y otras configuraciones para diferentes rangos de conductores e interfaces de equipos.
A diferencia de los terminales de compresión convencionales, los terminales de cable mecánicos crean la conexión del conductor a través de una estructura atornillada. Los diseños seleccionados también pueden cubrir una gama de conductores definida, lo que reduce la necesidad de hacer coincidir cada sección transversal del cable con una terminal de compresión y una matriz de engarzado independientes.
Seleccione el modelo correcto según el material del conductor, el rango del conductor, la construcción del conductor, la configuración de los pernos, el orificio del perno, la interfaz del equipo y los requisitos de la aplicación.
Para productos de terminación de engarce convencionales, explore nuestra completaTerminales de cable, incluyendoTerminales de cable de cobre, Terminales de cable de aluminioyTerminales de cable bimetálicos.
Cuándo elegir un terminal de cable mecánico
Los terminales de cable mecánicos son adecuados cuando la instalación o las especificaciones del proyecto requieren una terminación de cable atornillada en lugar de una conexión de compresión convencional.
Son particularmente útiles cuando se aplican una o más de las siguientes condiciones:
-
Un área de conductores definida debe estar cubierta por un diseño de terminal
-
Se especifica la instalación mecánica o con pernos de seguridad.
-
No se prefieren matrices de compresión dedicadas para la instalación en campo.
-
Se utilizan diferentes tamaños de cable en el mismo proyecto
-
Se debe considerar la compatibilidad del conductor de cobre o aluminio.
-
La instalación se realiza en sistemas de aparamenta, transformadores o accesorios de cables.
-
Las dimensiones del lado del equipo requieren una configuración específica de la palma o del orificio para pernos
No seleccione un terminal mecánico sólo porque su rango de conductores incluye el tamaño de su cable. Confirme también el material del conductor, la construcción del conductor y la interfaz del lado del equipo.
Tipos de terminales de cable mecánicos
WISETREE ofrece varias configuraciones de terminales de cable mecánicos para diferentes requisitos de instalación.

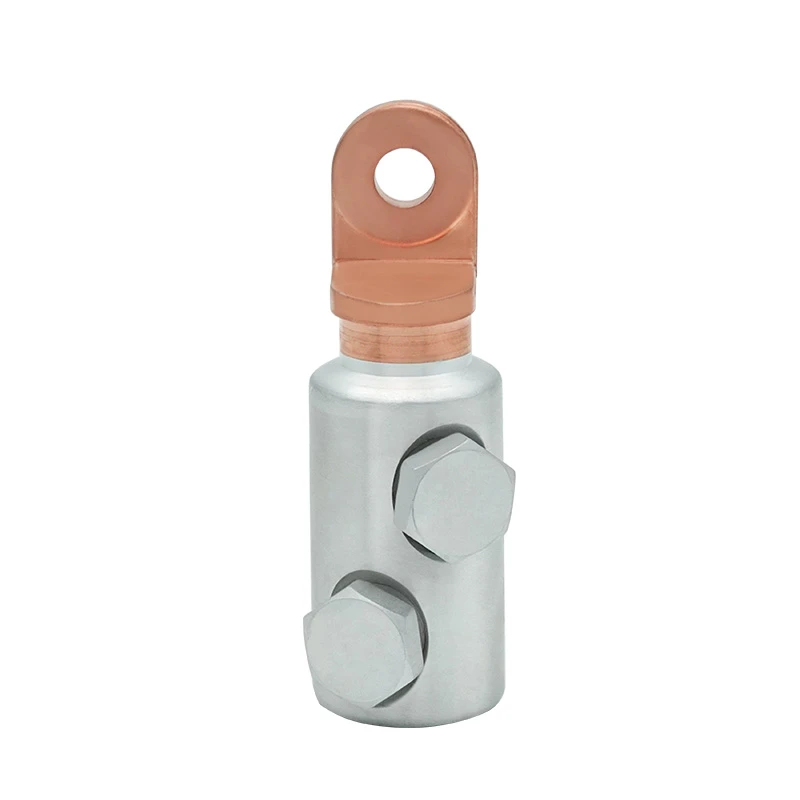

Terminales de cable mecánicos estándar
Los terminales mecánicos estándar utilizan una conexión atornillada para asegurar el conductor.
Confirmar:
-
Material conductor
-
Alcance mínimo y máximo del conductor.
-
Número de tornillos
-
Dimensiones de los pernos
-
Orificio para perno prisionero
-
Dimensiones de la palma
El procedimiento de instalación exacto depende de la serie de productos seleccionada.

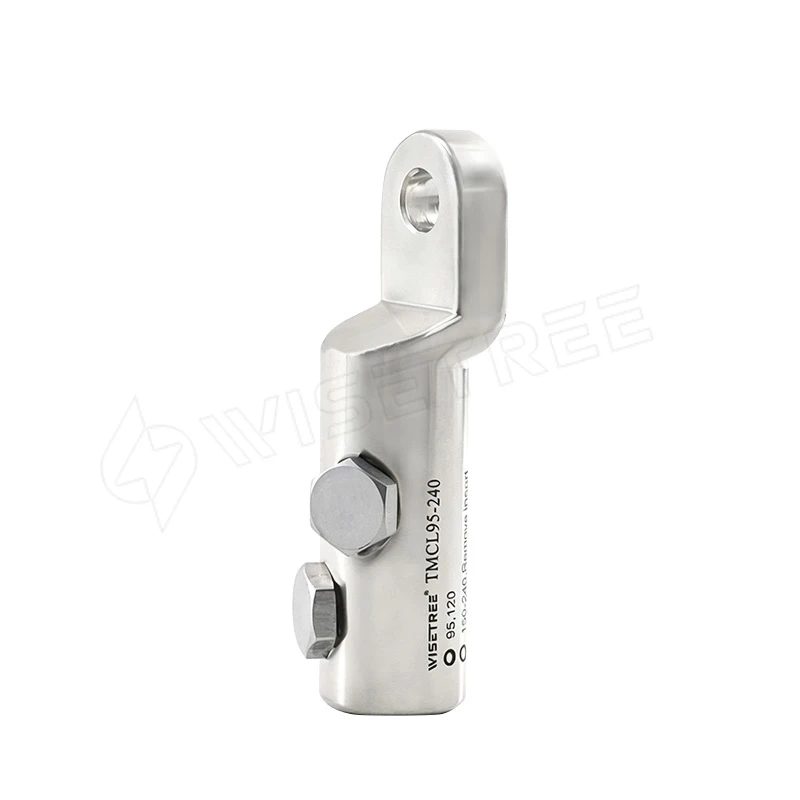

Terminales de cable con perno de corte
Los terminales de cable con perno de seguridad utilizan pernos diseñados para funcionar de acuerdo con el método de instalación especificado para cada producto individual.
La gama actual de WISETREE incluye varias orejetas mecánicas con configuraciones de perno de seguridad.
Para la coincidencia de productos, confirme:
-
Gama de conductores
-
Material conductor
-
Número de pernos de seguridad
-
Tamaño de la cabeza del perno
-
Dimensiones del lado del equipo
-
Requisitos de instalación
No aplique un procedimiento de instalación de pernos de seguridad para cada serie de productos. Utilice la información técnica proporcionada para el modelo específico.
Guía de selección de terminales de cable mecánico
| Su requisito | Dirección de producto | Confirmar antes de realizar el pedido |
|---|---|---|
| Un terminal debe cubrir un rango de cable definido | Terminal mecánico de toma de rango | Tamaño mínimo y máximo del conductor. |
| Conductor de cobre | Terminal mecánico compatible con Cu | Compatibilidad y gama de materiales |
| Conductor de aluminio | Terminal mecánico compatible con Al | Compatibilidad y gama de materiales |
| Se requiere flexibilidad de Cu/Al | Serie multimaterial compatible | Compatibilidad exacta del producto |
| Instalación de perno de seguridad especificada | Terminal de perno de corte | Tipo de perno y rango de conductor |
| Mayor alcance de conductores | Terminal mecánico de pernos múltiples | Configuración de rango y perno |
| Perno de equipo fijo | Diseño de palma a juego | Dimensiones del orificio del perno prisionero y de la palma |
| Espacio de montaje limitado | Configuración compacta adecuada | Dimensiones generales |
| Aplicación de accesorios para cables | Terminal mecánico adaptado a la aplicación | Sistema de cables y requisitos técnicos. |
| Interfaz de equipo no estándar | Terminal mecánico personalizado | Dibujo, dimensiones y cantidad. |
Utilice esta tabla para la selección inicial. Confirme el producto final con las especificaciones del modelo individual.
Especificaciones clave para la selección de terminales de cable mecánicos
Utilice la siguiente información al comparar series de productos o preparar una solicitud de cotización.
| Especificación | Qué confirmar |
|---|---|
| Material conductor | Cobre/aluminio/conductor especificado |
| Tamaño real del cable | mm² / AWG / sistema de tamaño especificado |
| Rango de conductores | Sección mínima-máxima |
| Construcción de conductores | Sólido / trenzado / compactado / flexible |
| Número de pernos | Según el diseño del producto. |
| Tipo de perno | Estándar / cabezal de corte |
| Tamaño de la cabeza del perno | Requerido para la combinación de herramientas de instalación |
| Dimensiones del cuerpo | Confirmar contra el conductor y el espacio de instalación. |
| Orificio para perno prisionero | Debe coincidir con el perno del equipo. |
| Ancho de la palma | Debe ajustarse al terminal del equipo |
| Grosor de la palma | Confirmar el requisito de montaje |
| Longitud total | Consultar espacio disponible |
| Solicitud | Aparamenta/transformador/accesorio de cable/otros |
| Requisito de voltaje | Incluir donde se especifique |
| Requisito interior/exterior | Incluir cuando sea relevante |
| Estándar requerido | Incluir si se especifica |
Perno mecánico estándar versus orejeta de perno de corte
Los terminales de cable con perno mecánico y con perno de seguridad utilizan diferentes enfoques de instalación.
| Artículo | Terminal de perno mecánico estándar | Terminal de perno de corte |
|---|---|---|
| Método de conexión | Apriete de pernos | Instalación de pernos de cabeza cortante |
| Factor de selección principal | Rango de conductores y especificación de pernos. | Gama de conductores y diseño de perno de seguridad |
| Herramientas | Herramienta mecánica especificada | Herramienta adaptada al diseño del perno |
| Control de instalación | Siga el procedimiento de ajuste especificado. | Siga el procedimiento de corte específico del producto. |
| Coincidencia de productos | Confirmar conductor e interfaz. | Confirmar conductor, tipo de perno e interfaz |
Seleccione el diseño del perno según el sistema de cable y los requisitos de instalación.
No aplique valores de torque o secuencias de instalación de una familia de productos a otra sin verificar la documentación técnica aplicable.
Terminales de cable mecánicos versus de compresión
Se pueden utilizar terminales mecánicos y de compresión para la terminación de cables, pero su lógica de selección es diferente.
| Artículo | Terminal de cable mecánico | Terminal de cable de compresión |
|---|---|---|
| Instalación | Perno/perno de seguridad | prensado |
| Herramientas | herramientas de instalación mecánica | Herramienta de prensado y troquel |
| Cobertura de conductores | Algunos productos cubren una gama definida. | Generalmente coincide estrechamente con un tamaño de cable |
| Parámetro principal del producto | Gama de conductores y diseño de pernos. | Tamaño del cable y diseño del cilindro. |
| Instalación de campo | No se requiere troquel de compresión convencional | Se requiere una combinación correcta de orejeta/matriz |
Si su proyecto utiliza terminación de compresión de cobre convencional, consulteTerminales de cable de cobre.
Para terminaciones de compresión de aluminio, consulteTerminales de cable de aluminio.
Para la terminación de un conductor de aluminio en un punto de conexión de cobre, reviseTerminales de cable bimetálicos.
Terminales de cable mecánicos personalizados
Los diseños de terminales mecánicos estándar no se adaptan a todos los rangos de conductores o interfaces de equipos.
WISETREE puede revisar los requisitos de terminales de cable mecánicos específicos del proyecto según la viabilidad de fabricación.
-
Gama de conductores
-
Dimensiones del cuerpo
-
Ancho de la palma
-
Grosor de la palma
-
Orificio para perno prisionero
-
Longitud total
-
Número de tornillos
-
Tipo de perno
-
Dimensiones de la cabeza del perno
-
Configuración de perno de seguridad
-
Insertar configuración
-
Requisito de materiales
-
Requisito de superficie
-
Marcado del producto
-
Embalaje
Para una evaluación personalizada, envíe:
-
Especificación del conductor
-
Rango de conductores requerido
-
Dimensiones de los terminales del equipo
-
Método de instalación
-
Dibujo o muestra
-
Cantidad estimada
Si no hay un dibujo formal disponible, proporcione dimensiones claras e información de la aplicación para una revisión inicial.
Aplicaciones típicas
Los terminales de cable mecánicos se pueden utilizar para terminación de cables en aplicaciones tales como:
-
Aparamenta
-
Transformadores
-
Equipos de distribución de energía.
-
Sistemas de accesorios para cables
-
Subestaciones
-
Equipos electricos industriales
-
Distribución de energía de energías renovables.
-
Infraestructura de servicios públicos
-
Instalaciones eléctricas interiores y exteriores.
La aplicación real y la idoneidad del voltaje dependen de la serie de productos seleccionada.
Para la unión mecánica de conductor a conductor, busqueConectores de cables mecánicos.
Para productos de conexión eléctrica relacionados, visiteTerminales y conectores.
Preguntas frecuentes
¿Cuál es la diferencia entre un terminal de cable mecánico y un terminal de cable de compresión?
Un terminal de cable mecánico asegura el conductor con pernos o pernos de seguridad. Se engarza un terminal de compresión sobre el conductor utilizando una herramienta y una matriz compatibles. Seleccione el método de conexión según el sistema de cable y los requisitos de instalación del proyecto.
¿Cómo selecciono la gama de conductores correcta para un terminal de cable mecánico?
Confirme el tamaño real del cable y compárelo con el rango mínimo y máximo del conductor del terminal mecánico específico. También verifique el material y la construcción del conductor antes de seleccionar un modelo.
¿Puede un terminal de cable mecánico adaptarse a varios tamaños de cable?
Algunos diseños de terminales mecánicos cubren una gama de conductores definida. La gama exacta depende de la serie de productos específica. Confirme que cada tamaño de cable que desee utilizar se encuentre dentro del rango compatible.
¿Se pueden utilizar terminales de cable mecánicos con conductores de cobre y aluminio?
La compatibilidad depende de la serie de productos específica. No asuma compatibilidad universal Cu/Al. Confirme el material del conductor con la información técnica del modelo seleccionado.
¿Qué es un terminal de cable con perno de seguridad?
Un terminal de cable con perno de seguridad utiliza un diseño de perno destinado a instalarse de acuerdo con el procedimiento de corte especificado. La gama de conductores, el diseño de los pernos y el método de instalación deben confirmarse para cada producto individual.
¿Cómo selecciono la cantidad correcta de pernos de seguridad?
La cantidad de pernos está determinada por el diseño del producto y la gama de conductores. Seleccione el terminal mecánico de acuerdo con el rango de conductores especificado en lugar de elegir la cantidad de pernos de forma independiente.
¿Los terminales de cable mecánicos requieren herramientas de engarzado?
Los terminales de cable mecánicos no utilizan el proceso de engarzado convencional de terminales de compresión. Requieren las herramientas de instalación mecánica especificadas para el diseño de perno o perno de seguridad.
¿Se pueden personalizar las dimensiones de los terminales de cables mecánicos y las configuraciones de los pernos?
Las dimensiones específicas del proyecto y las configuraciones de conexión se pueden revisar según la viabilidad de fabricación. Envíe el rango de conductores, las dimensiones del lado del equipo, los requisitos de pernos, el dibujo y la cantidad estimada para su evaluación.
Envíe su especificación de terminal de cable mecánico
Si ya conoce el modelo requerido envíe la serie del producto, tamaño del conductor y cantidad para cotización.
Si todavía está comparando BMCL, BMLC, TMCL u otras opciones de terminales mecánicos, proporcione sumaterial del conductor, tamaño real del cable, rango de conductor requerido, tipo de perno, tamaño de perno y aplicación.
Para conexiones específicas del equipo o no estándar, adjunte un dibujo o muestra de referencia.
Contacto WISETREEpara solicitar especificaciones de terminales de cable mecánicos, muestras o una cotización.
