Terminales de cable de cobre
Fabricante de terminales de cable de cobre para terminación de cables eléctricos
WISETREE suministra terminales de cable de cobre para terminaciones de cables confiables en aparamentas, transformadores, paneles de distribución, sistemas de barras colectoras, equipos industriales e infraestructuras eléctricas. Nuestra gama de productos incluye terminales de compresión estándar, series con designación DIN, terminales de cable AWG, diseños de cilindro largo, terminales de orificios múltiples y configuraciones en ángulo para diferentes tamaños de conductores e interfaces de equipos.
Seleccione el terminal de cable de cobre adecuado según el tamaño del cable, la construcción del conductor, el orificio para perno, las dimensiones de la palma, el diseño del cilindro, la configuración de montaje y los requisitos del proyecto.
Para otros materiales conductores o métodos de instalación, explore nuestra completaTerminales de cablerango, incluyendoTerminales de cable de aluminio, Terminales de cable bimetálicosyTerminales de cable mecánicos.
Tipos de terminales de cable de cobre
Se encuentran disponibles diferentes diseños de terminales de cable de cobre para adaptarse a los sistemas de dimensionamiento de conductores, interfaces de equipos y requisitos de instalación.

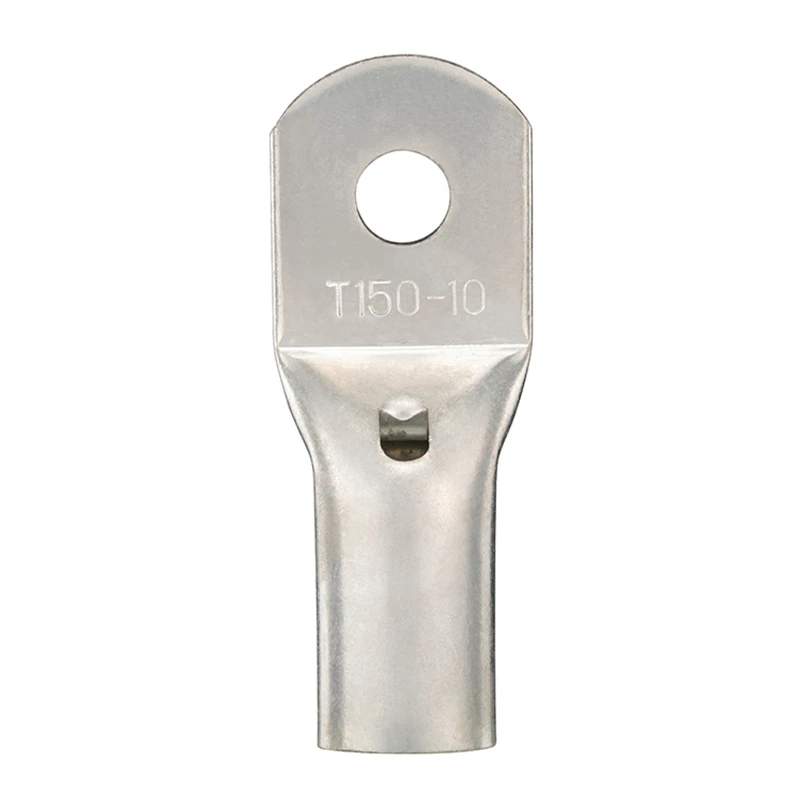

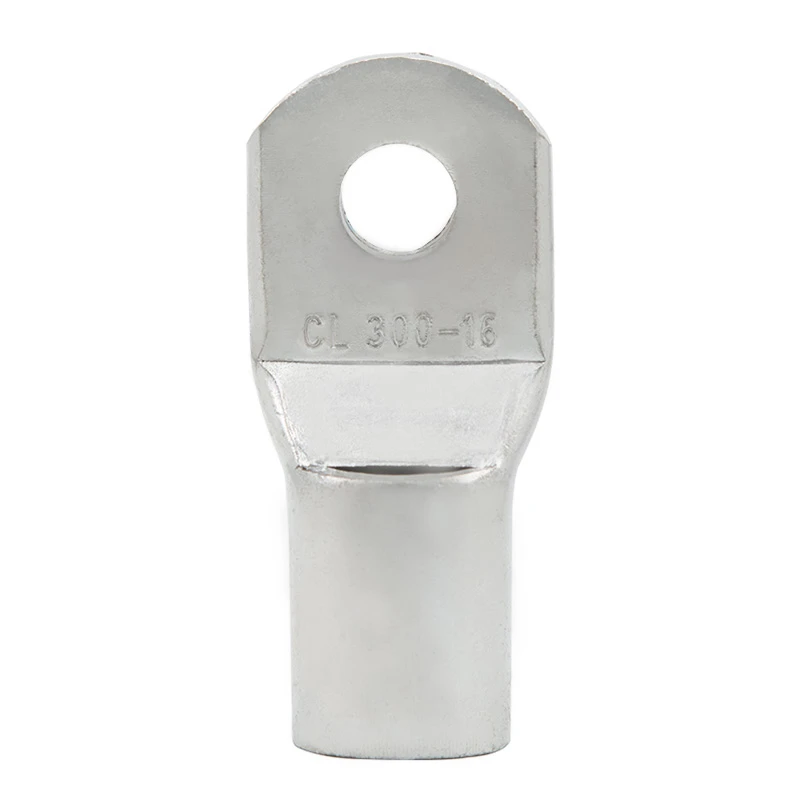

Orejetas de compresión de cobre estándar
Los terminales de compresión estándar se utilizan para requisitos comunes de terminación de cables de cobre. Seleccione el modelo según el tamaño del conductor, el orificio del perno y las dimensiones de las orejetas.

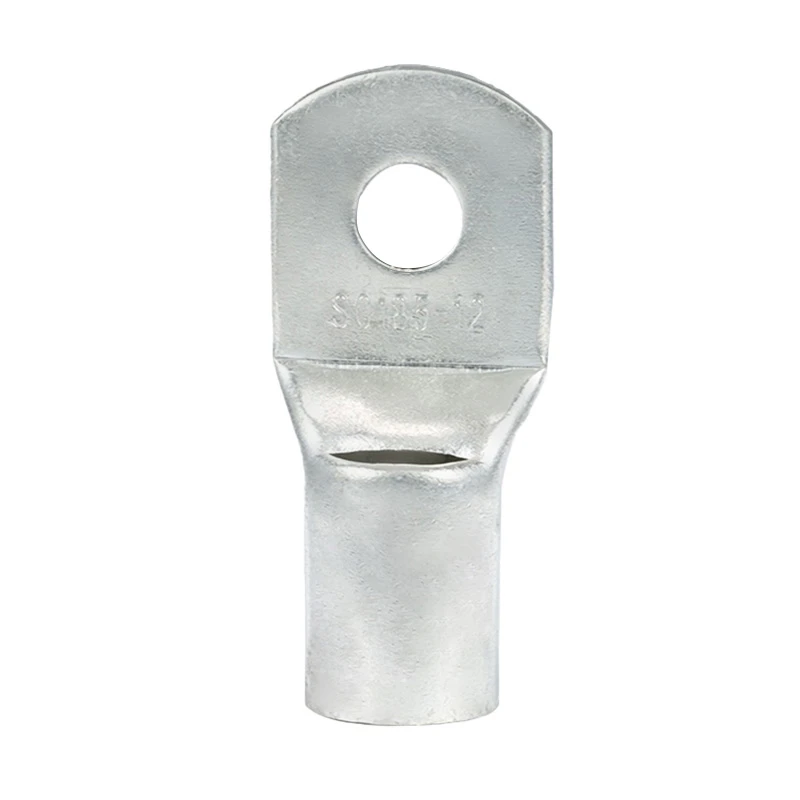

WISETREE ofrece múltiples series de terminales de cobre, incluidos SC y otros diseños de compresión tubular para diferentes requisitos de cables y equipos.

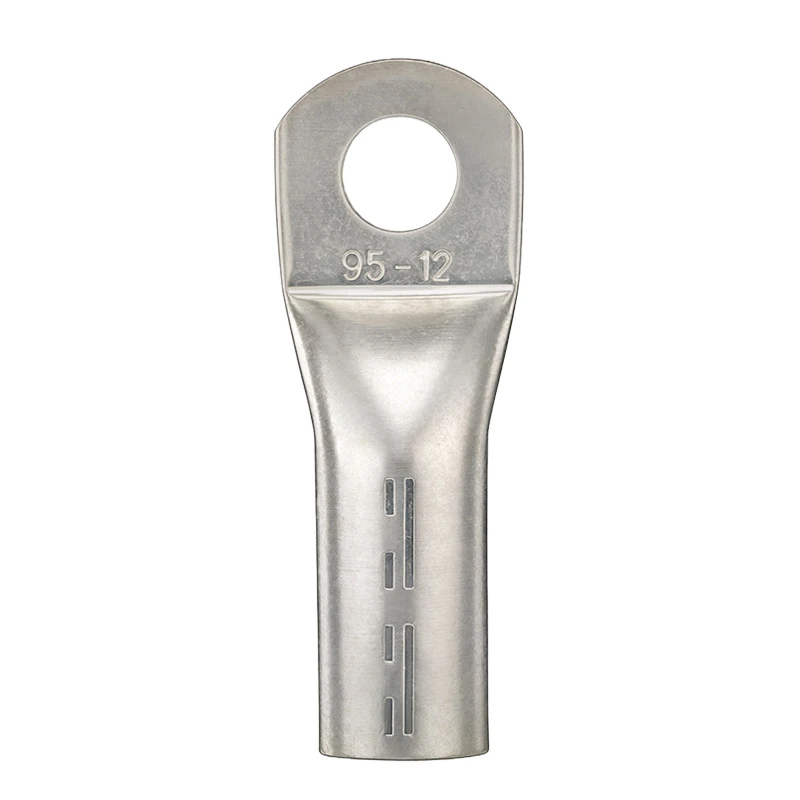

Terminales de cable de cobre DIN
Los terminales de cable de cobre con designación DIN están disponibles para proyectos donde se especifica una serie dimensional definida.
Al seleccionar un producto DIN, confirme:
-
Sección de cables
-
Construcción de conductores
-
Orificio para perno prisionero
-
Serie DIN requerida
-
Dimensiones del producto
Consulte la página del producto DIN específico para obtener información detallada sobre el tamaño.
Terminales de cable de cobre AWG
Para proyectos que utilizan el tamaño de cable AWG, seleccione un terminal de cobre diseñado según el rango de conductor AWG correspondiente.
Confirme tanto el tamaño AWG como las dimensiones de montaje del lado del equipo antes de realizar el pedido.

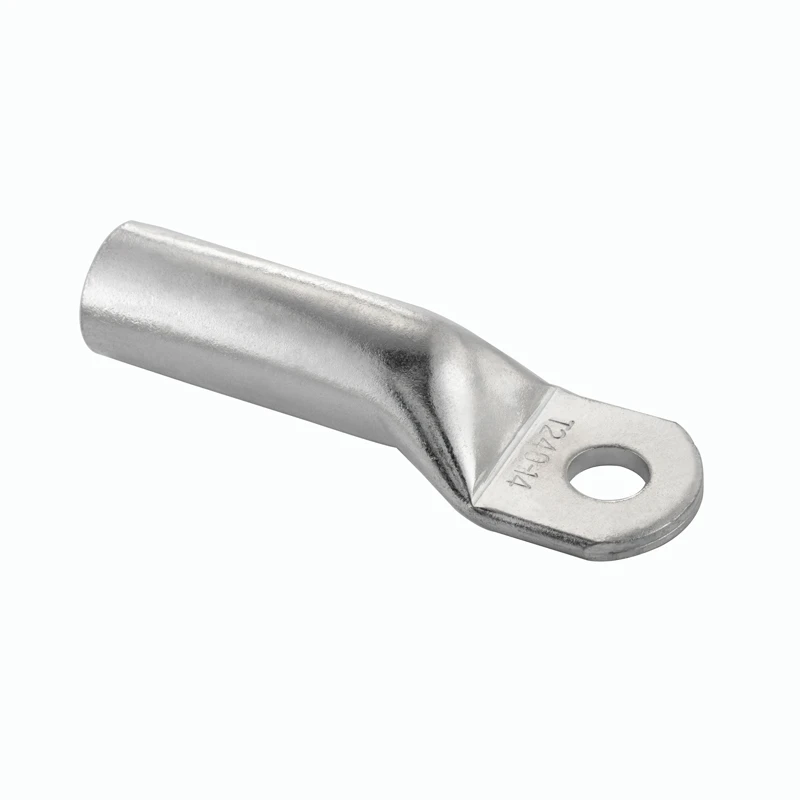

Terminales de cobre de barril largo
Las orejetas de cilindro largo proporcionan una inserción del conductor y una sección de compresión más largas que los diseños de cilindro estándar.
Cuando se especifica una configuración de cilindro largo, confirme la longitud del cilindro requerida, el tamaño del conductor y las dimensiones generales de las orejetas con las especificaciones del producto.
Terminales de cobre de 2 orificios y de múltiples orificios
Algunas interfaces de equipos requieren más de un punto de montaje.
Para orejetas de 2 orificios o de múltiples orificios, confirme:
-
Diámetro del perno
-
Número de agujeros
-
Espaciado de agujeros
-
Ancho de la palma
-
Grosor de la palma
-
Patrón de montaje del equipo
Terminales de cable de cobre en ángulo
Los terminales rectos no son adecuados para todas las instalaciones.
Cuando el espacio del gabinete, el enrutamiento de los cables o la orientación de los terminales son limitados, los terminales de cable en ángulo, como las configuraciones de 45° o 90°, pueden proporcionar un diseño de terminación más adecuado.
Confirme el ángulo de la orejeta y la dirección de conexión del equipo antes de realizar el pedido.
Guía de selección de terminales de cable de cobre
| Requisito | Dirección recomendada | Confirmar antes de realizar el pedido |
|---|---|---|
| Terminación de cable de cobre estándar | Terminal de compresión estándar | Tamaño del cable, orificio para perno, dimensiones de orejeta |
| Requisito de dimensiones DIN | Terminal de cable de cobre DIN | Serie DIN, tamaño de conductor, tamaño de perno |
| conductor AWG | Terminal de cable de cobre AWG | Tamaño AWG, orificio de montaje |
| Se requiere una sección de compresión más larga | Terminal de barril largo | Tamaño del conductor, longitud del cilindro |
| Montaje de dos puntos | Terminal de cobre de 2 orificios | Tamaño de perno, distancia entre orificios |
| Conexión multipunto | Terminal de cobre con orificios múltiples | Patrón de montaje y dimensiones de la palma. |
| Enrutamiento de cables restringido | Terminal de cobre de 45°/90° | Ángulo y espacio de instalación. |
| Terminación de puesta a tierra | Terminal de conexión a tierra de cobre | Tamaño del conductor e interfaz de puesta a tierra. |
| Interfaz de equipo no estándar | Terminal de cobre personalizado | Dibujo, dimensiones, cantidad. |
Utilice esta tabla para la selección inicial de productos. Confirme el modelo final con las dimensiones y especificaciones del producto individual.
Especificaciones clave para la selección de terminales de cable de cobre
Utilice los siguientes parámetros al comparar modelos o preparar una solicitud de cotización.
| Especificación | Qué confirmar |
|---|---|
| Tamaño del conductor | mm²/AWG |
| Construcción de conductores | Sólido/trenzado/flexible/compactado |
| ID/OD del barril | Debe coincidir con el conductor y la serie del producto. |
| Longitud del barril | Cañón estándar o largo |
| Orificio para perno prisionero | Debe coincidir con el perno del equipo. |
| Número de agujeros | Simple / 2 orificios / múltiples orificios |
| Espaciado de agujeros | Requerido para diseños de múltiples agujeros |
| Ancho de la palma | Debe ajustarse al terminal del equipo. |
| Grosor de la palma | Verifique los requisitos de montaje |
| Longitud total | Importante donde el espacio es limitado |
| Ángulo de oreja | Recto / 45° / 90° donde esté disponible |
| Requisito de superficie | Según el modelo seleccionado o especificación del proyecto. |
| Estándar / Serie | DIN/AWG/otros requisitos especificados |
Si su proyecto incluye varios tamaños de conductores, envíe el programa de cables completo para que los modelos requeridos puedan revisarse juntos.
Opciones de superficie y material de cobre
El estado del material y de la superficie afecta el contacto eléctrico, la resistencia a la corrosión y el rendimiento de la instalación a largo plazo.
Las diferentes series de terminales de cable de cobre WISETREE pueden utilizar diferentes especificaciones de cobre o tratamientos superficiales según su diseño.
Las opciones de productos disponibles pueden incluir:
-
cobre desnudo
-
Cobre estañado
-
Grados de cobre específicos del modelo
-
Requisitos de superficie especificados por el proyecto
No asuma que se aplica el mismo grado de cobre o especificación de revestimiento a todas las series de productos.
Si su proyecto especifica requisitos de pureza del cobre, grado del material, enchapado o revestimiento, incluya esos detalles al solicitar una cotización para que se pueda confirmar el producto apropiado.
Opciones de terminales de cable de cobre DIN y AWG
Las dimensiones de los terminales de cable de cobre pueden variar según el sistema de tamaño de cable y la serie de productos.
La gama actual de WISETREE incluye productos de terminales de cobre con designación DIN y relacionados con AWG.
Para requisitos DIN
Proporcionar:
-
Sección de cables
-
Tipo de conductor
-
Serie DIN requerida
-
Orificio para perno prisionero
-
Cantidad
Para requisitos AWG
Proporcionar:
-
Tamaño del conductor AWG
-
Orificio para perno prisionero
-
Configuración del agujero
-
Dimensiones requeridas
-
Cantidad
Confirme siempre la compatibilidad dimensional con las especificaciones individuales del producto en lugar de seleccionar únicamente por la designación DIN o AWG.
Configuraciones de orejetas rectas, de 2 orificios y en ángulo
La conexión del lado del equipo es tan importante como el cilindro del lado del conductor.
Terminales de cobre de un solo orificio
Adecuado donde el equipo utiliza una conexión estándar de un solo perno.
Confirme las dimensiones del orificio del montante y de la palma.
Terminales de cobre de 2 orificios
Utilice un diseño de 2 orificios cuando el equipo requiera dos puntos de montaje.
Confirmar:
-
Diámetro del perno
-
Espaciado de agujeros
-
Ancho de la palma
Terminales de cobre en ángulo
Utilice un terminal en ángulo cuando una conexión recta crearía problemas de enrutamiento de cables o de espacio de instalación.
Para diseños de 45° o 90°, verifique la orientación requerida con el diseño real del equipo antes de realizar el pedido.
Terminales de cable de cobre personalizados
Las dimensiones estándar del catálogo no se ajustan a todos los interruptores, transformadores, barras colectoras o interfaces de equipos.
WISETREE puede revisar los requisitos de terminales de cable de cobre específicos del proyecto según la viabilidad de fabricación.
Los requisitos personalizados pueden incluir:
-
Tamaño del conductor
-
Dimensiones interiores y exteriores del barril.
-
Longitud del cañón
-
Ancho de la palma
-
Grosor de la palma
-
Diámetro del agujero del perno prisionero
-
Cantidad de agujeros
-
Espaciado de agujeros
-
Configuración recta o en ángulo
-
Dimensiones generales
-
Tratamiento superficial
-
Marcado del producto
-
Embalaje
Para terminales de cable de cobre personalizados, envíe un dibujo o una muestra junto con la especificación del conductor, la interfaz del equipo y la cantidad estimada del pedido.
Si no hay un dibujo formal disponible, se puede utilizar información dimensional clara para una revisión inicial.
Aplicaciones típicas de terminales de cable de cobre
Los terminales de cable de cobre se utilizan para terminar conductores de cobre en:
-
Aparamenta
-
Paneles de distribución
-
Transformadores
-
Sistemas de barras
-
Disyuntores
-
Equipos electricos industriales
-
Sistemas de energía renovable
-
Infraestructura de distribución de energía
-
Sistemas de puesta a tierra y unión
Para unir cables de cobre de conductor a conductor, busqueConectores de cable de cobre.
Para componentes de puesta a tierra y protección contra rayos, consulteProtección contra rayos y puesta a tierra.
Para conexiones de cobre flexibles y barras colectoras utilizadas en equipos eléctricos, visiteCables trenzados de cobre flexibles y barras colectoras de cobre.
Soporte de muestras y adquisiciones al por mayor
Evaluación de muestras
Se pueden utilizar muestras para confirmar:
-
Ajuste de cables
-
Montaje en el lado del equipo
-
Compatibilidad con orificios para pernos
-
Dimensiones personalizadas
-
Compatibilidad de reemplazo
Las muestras del catálogo estándar pueden estar disponibles sin cargo por muestra, mientras que las muestras personalizadas especiales pueden implicar un costo adicional según la especificación solicitada.
Proyectos y pedidos al por mayor
Para proyectos o compras repetidas, proporcione la lista completa de tamaños de cables, la serie de terminales requeridas y la cantidad siempre que sea posible.
Esto permite revisar varios modelos juntos y reduce la confirmación repetida de especificaciones durante la adquisición.
Para obtener más información sobre WISETREE y nuestras capacidades de suministro de productos, visiteAcerca de WISETREE.
Preguntas frecuentes
¿Cómo elijo el tamaño correcto de terminal de cable de cobre?
Comience con la sección transversal del conductor de cobre, luego confirme la construcción del conductor, las dimensiones del cilindro, el orificio del perno y la interfaz de montaje del equipo. No seleccione el terminal únicamente según el tamaño nominal del cable.
¿Cuál es la diferencia entre terminales de cable de cobre estándar y DIN?
Los terminales de cable con designación DIN siguen una serie dimensional definida, mientras que otras series de terminales de cobre pueden usar diferentes sistemas dimensionales o diseños específicos del fabricante. Si su proyecto especifica un requisito DIN, incluya la especificación exacta en su solicitud de presupuesto.
¿Cómo selecciono el tamaño correcto del orificio para montante?
Haga coincidir el orificio de la orejeta con el perno o perno del equipo. Al reemplazar una terminal existente, mida o confirme el perno terminal antes de seleccionar el nuevo producto.
¿Cuándo debo utilizar un terminal de cable de cobre de 2 orificios?
Utilice una orejeta de 2 orificios cuando la conexión del equipo requiera dos puntos de montaje. Confirme tanto el diámetro del perno como el espacio entre los orificios antes de realizar el pedido.
¿Cuál es la diferencia entre terminales de cobre estándar y de cañón largo?
Una orejeta de cilindro largo tiene una inserción de conductor y una sección de compresión más largas. Selecciónelo solo cuando el proyecto o método de instalación requiera esa configuración de barril.
¿Se puede utilizar el mismo terminal de cobre para conductores trenzados y flexibles?
No necesariamente. La construcción del conductor puede afectar la compatibilidad con el cilindro de orejeta y el sistema de engarzado. Proporcione el tipo de conductor cuando solicite la coincidencia de productos.
¿Suministran terminales de cable de cobre AWG?
Sí. La gama actual de WISETREE incluye productos de terminales de cable de cobre relacionados con AWG. Proporcione el tamaño del conductor AWG, el orificio del perno y la configuración de montaje requerida para la selección del modelo.
¿Se pueden personalizar los terminales de cable de cobre según mi dibujo?
Las dimensiones y configuraciones específicas del proyecto se pueden revisar según la viabilidad de fabricación. Envíe el plano, las especificaciones del conductor, las dimensiones requeridas y la cantidad estimada para su evaluación.
Envíe su especificación de terminal de cable de cobre
Si ya conoce la serie de producto requerida, envíe el modelo, tamaño de cable y cantidad para cotización.
Si aún está seleccionando un producto, proporcione sutamaño del cable, construcción del conductor, tamaño del perno, configuración del orificio y dimensiones requeridas. Para terminaciones no estándar o específicas del equipo, adjunte un dibujo o muestra de referencia.
Contacto WISETREEpara solicitar especificaciones de terminales de cable de cobre, muestras o una cotización.
